HANMBER · 气井井组泡排剂智能加注
集智能化、全年度、全天候于一体的井口智能加药装置。一机最多管辖 4 口井、可加注 2 种药剂，自动定时定量加注、数据实时回传 AIoT Studio 云平台，把井口加药从「人工跑井」带向无人化、数字化。
CXD-QZJ4-25 型 · 泡沫排水采气工艺配套 · 西安汉柏电子科技有限公司

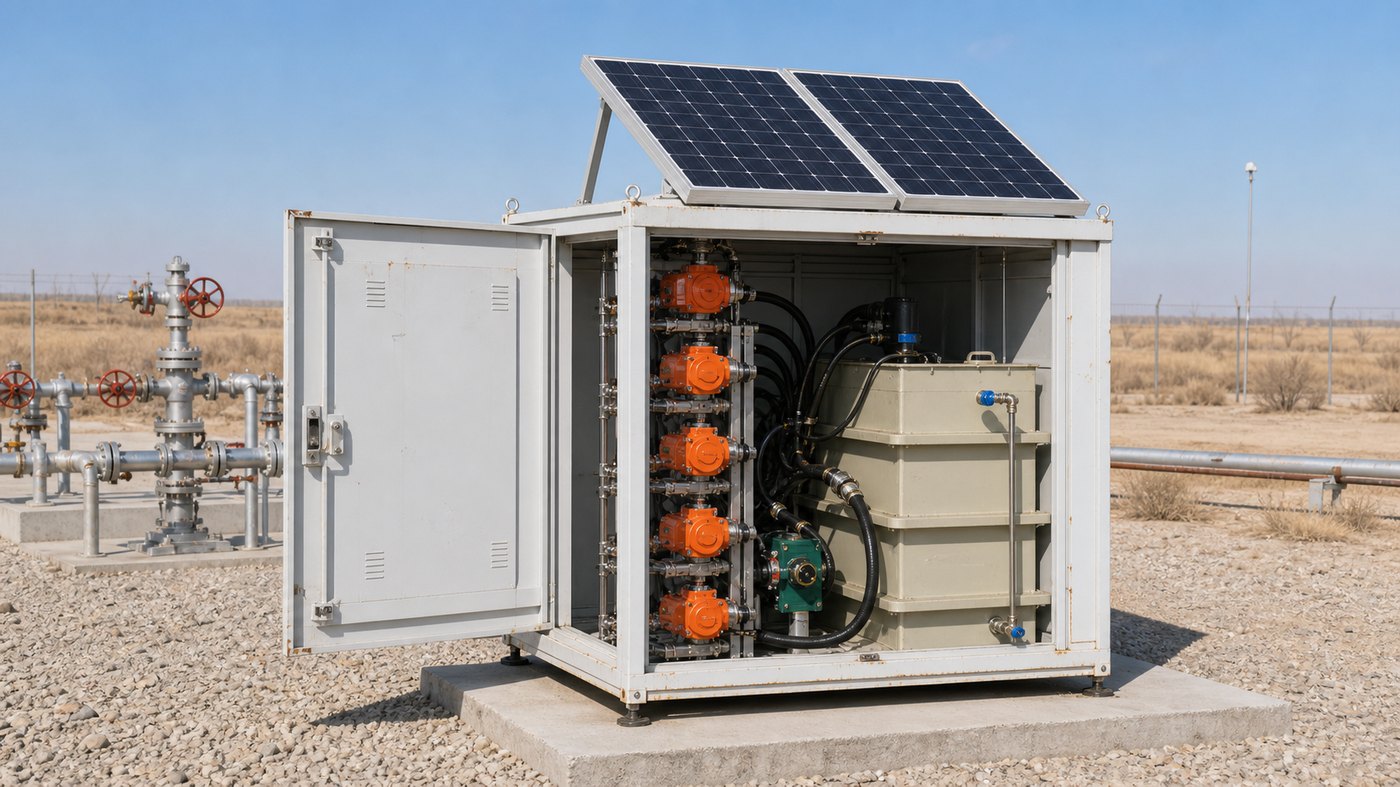

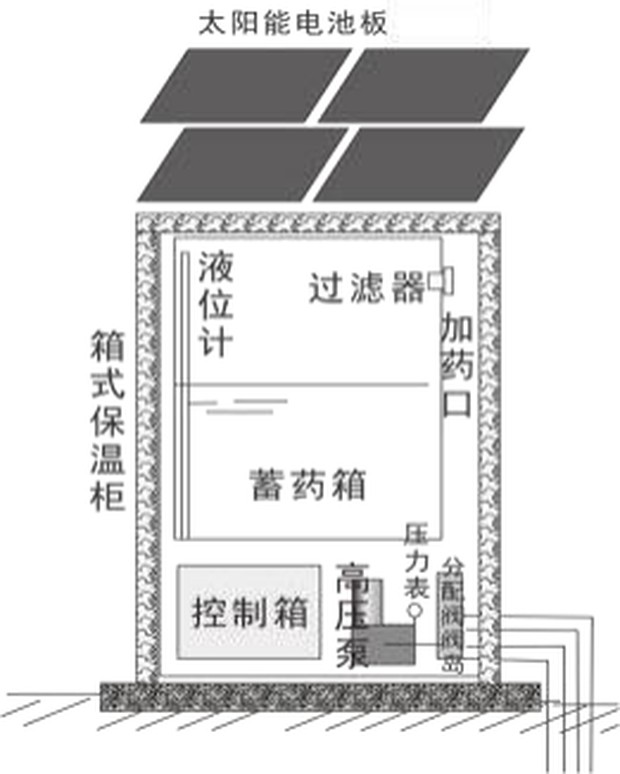

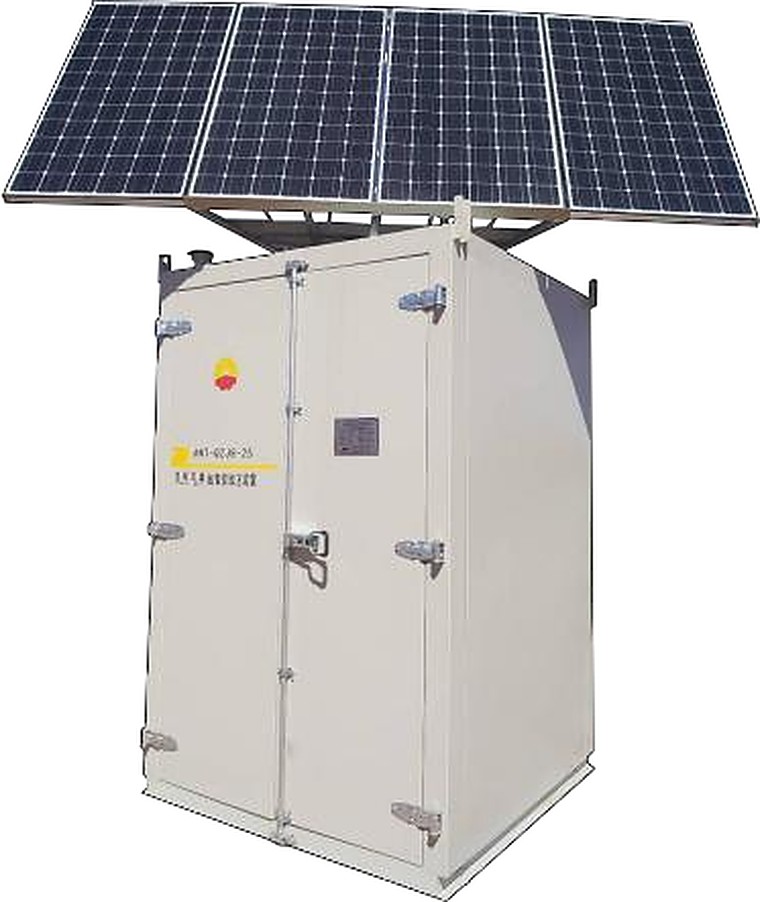

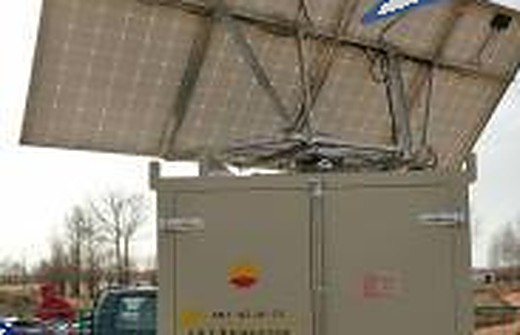

整机：箱式保温柜 + 光源追踪太阳能供电系统（真实产品照片）
随着气田开发、地层能量下降，气体携液能力降低、井筒积液增多，若不能及时排液将增大回压、降低产量甚至水淹。泡沫排水采气是国内气田普遍采用的排水采气工艺，但传统人工投棒/井口加注占用人工车辆、受天候交通制约，加药量难以次次精准、药效不连续。
CXD-QZJ4-25 型气井井组泡排剂智能加注装置支持远程自控与本地手动两种模式，一机最多管辖 4 口井，自动采集并远传加药数据，加药频度与药量精细可控，有助于降低井口加药综合成本；安全与防爆配置按气田 HSE 要求进行项目化设计和确认，是实现油田井场无人化、数字化、精细化管理的必要配套设备。真正实现「六省一精」——省钱、省人、省力、省时、省事、省药、精准安全。

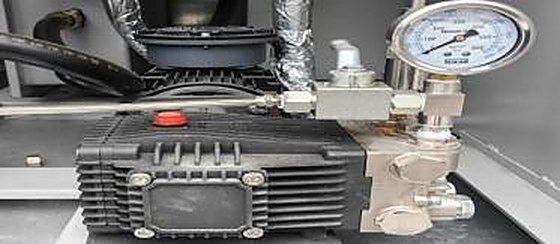

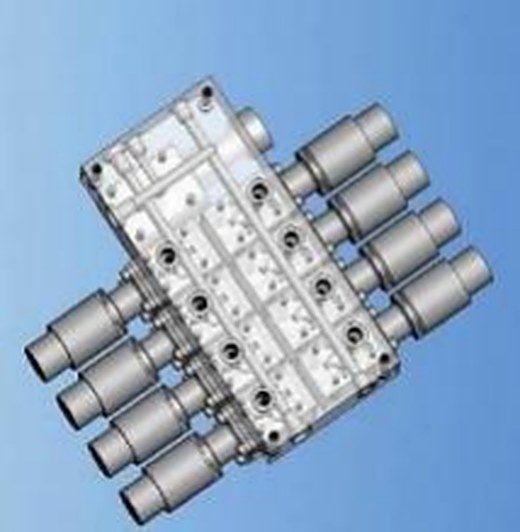

关键设备（动力装置、多井选通阀岛、传输控制）+ 辅助设备（太阳能供电、储药箱）。以下均为真实产品照片。

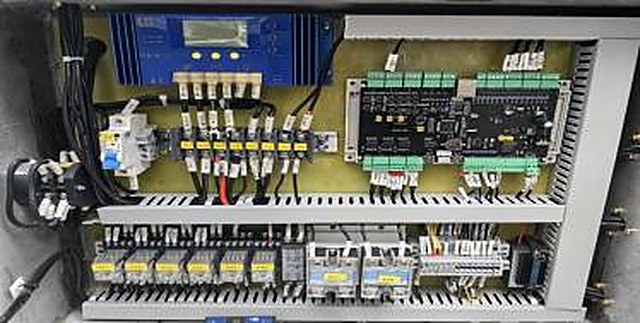

在药箱加注药剂，于 AIoT Studio 平台设定加药量与周期；指令经移动数据下发至装置，RTU 按加药量与泵排量计算加注时间，控制加药泵启停、多井选通阀岛电磁阀依次接通，药剂经管路进入气套环空；加药记录与液位数据实时回传平台，形成「采集—监测—控制」闭环。

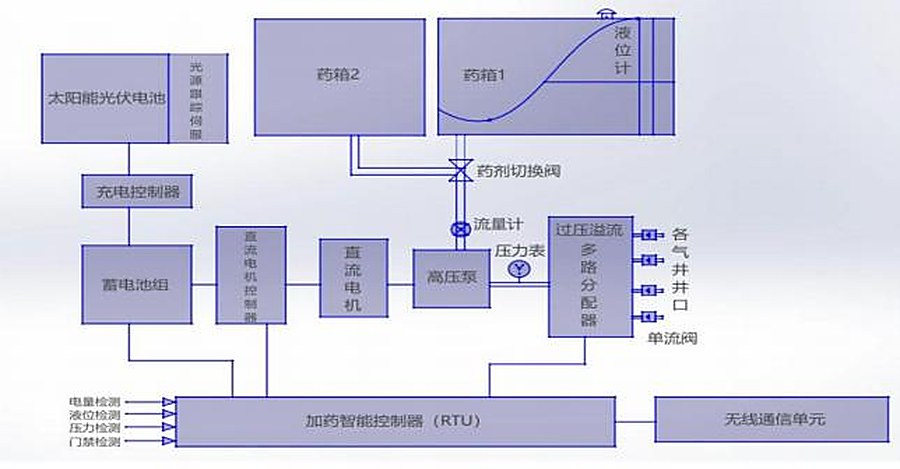

系统框图（说明书原图）：光伏供电 → 蓄电池 → RTU 控制器 → 无线通讯；药箱 → 切换阀 → 流量计 → 多井选通分配器 → 各气井
| 加注介质 | 泡排剂 · 缓蚀剂 · 阻垢剂 · 甲醇 |
|---|---|
| 适应井口数 | 1–4 口（可根据要求定制） |
| 工作温度 | −35 ℃ ~ 50 ℃ |
| 标准整机最大工作压力 | 25 MPa（CXD-QZJ4-25 标准配置） |
| 标准整机排量 | 30–70 L/h（CXD-QZJ4-25 标准配置） |

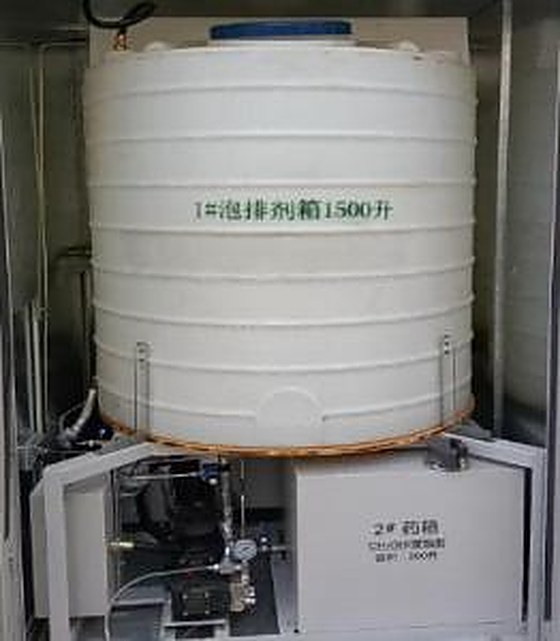

| 药箱容积 | 主药箱 1500 L + 副药箱 200 L（可定制） |
| 控制方式 | 本地手动 / 远程手动 / 远程自动（周期 + 注量设定） |
| 防爆配置 | 按项目配置及有效防爆合格证原文确认 |
| 供电方式 | 太阳能光伏自发电 |
| 远程管控 | 站控 PKS 系统 + 电脑网络 + 手机平台（AIoT Studio） |
| 安全保护 | 低液位保护 · 超压自锁 · 装置防盗 · 液位/流量监测 · 供电保护 |
| 使用范围 | 单口气井、丛式井场多井轮注；多井连续加注按多头泵或多泵并联配置 |
井口加药先看“怎么注”，再看“注多少”。以下四种场景对应不同的装置配置与泵型策略，点击卡片可直接带入下方询价表单。
适用：单口气井泡沫排水采气，按周期定时定量投加泡排剂。
配置：单泵 + 药箱 + RTU 定时控制，太阳能供电。
适用：单井长期连续注入缓蚀剂、阻垢剂、消泡剂等微量药剂。
配置：单泵连续运行，重点校核最小稳定流量与计量精度。
适用：丛式井场、井间距近，各井加药量与周期可以错开。
配置：一台泵 + 多井选通阀岛，电磁阀依次接通，同一时刻只加注一口井。
适用：多口井需要同时、不间断注入，或各井药剂/注量互不相同。
配置：多头柱塞泵（双头 / 三头）或多泵并联，每个泵头独占一路管线、单独调量，互不干扰。
已确定场景后，用下表按单井加注量与最大井口压力定泵型。优选型谱覆盖 HB-JX、HB-JZ、HB-JZB、HB-JD 四系列共 38 个单头型号；多井连续加注请见本节末尾的多头泵配置表。
当前显示 38 个型号
| 系列 | 汉柏型号 | 额定流量 L/h | 额定压力 MPa | 柱塞直径 mm |
|---|---|---|---|---|
| J-X | HB-JX 2.1/50 | 2.1 | 50 | Φ8 |
| J-X | HB-JX 2.7/50 | 2.7 | 50 | Φ8 |
| J-X | HB-JX 3.0/40 | 3 | 40 | Φ8 |
| J-X | HB-JX 4.0/40 | 4 | 40 | Φ8 |
| J-X | HB-JX 5.6/25 | 5.6 | 25 | Φ8 |
| J-X | HB-JX 7.2/25 | 7.2 | 25 | Φ8 |
| J-X | HB-JX 9.0/20 | 9 | 20 | Φ10 |
| J-X | HB-JX 11.5/20 | 11.5 | 20 | Φ10 |
| J-X | HB-JX 13/12.5 | 13 | 12.5 | Φ12 |
| J-X | HB-JX 16.5/10 | 16.5 | 10 | Φ12 |
| J-Z | HB-JZ 7/45 | 7 | 45 | Φ8 |
| J-Z | HB-JZ 10/40 | 10 | 40 | Φ8 |
| J-Z | HB-JZ 12/30 | 12 | 30 | Φ10 |
| J-Z | HB-JZ 16/25 | 16 | 25 | Φ10 |
| J-Z | HB-JZ 17/25 | 17 | 25 | Φ12 |
| J-Z | HB-JZ 24/20 | 24 | 20 | Φ12 |
| J-Z | HB-JZ 30/15 | 30 | 15 | Φ16 |
| J-Z | HB-JZ 42/10 | 42 | 10 | Φ16 |
| J-ZB | HB-JZB 10/50 | 10 | 50 | Φ8 |
| J-ZB | HB-JZB 16/50 | 16 | 50 | Φ10 |
| J-ZB | HB-JZB 24/32 | 24 | 32 | Φ12 |
| J-ZB | HB-JZB 32/25 | 32 | 25 | Φ12 |
| J-ZB | HB-JZB 40/20 | 40 | 20 | Φ16 |
| J-ZB | HB-JZB 52/16 | 52 | 16 | Φ16 |
| J-ZB | HB-JZB 63/13 | 63 | 13 | Φ20 |
| J-ZB | HB-JZB 80/12 | 80 | 12 | Φ20 |
| J-ZB | HB-JZB 100/10 | 100 | 10 | Φ25 |
| J-D | HB-JD 28/50 | 28 | 50 | Φ12 |
| J-D | HB-JD 38/50 | 38 | 50 | Φ12 |
| J-D | HB-JD 56/50 | 56 | 50 | Φ16 |
| J-D | HB-JD 68/40 | 68 | 40 | Φ16 |
| J-D | HB-JD 86/35 | 86 | 35 | Φ20 |
| J-D | HB-JD 108/30 | 108 | 30 | Φ20 |
| J-D | HB-JD 135/22 | 135 | 22 | Φ25 |
| J-D | HB-JD 170/16 | 170 | 16 | Φ25 |
| J-D | HB-JD 200/15 | 200 | 15 | Φ30 |
| J-D | HB-JD 250/12 | 250 | 12 | Φ30 |
| J-D | HB-JD 330/11 | 330 | 11 | Φ36 |
双头泵可同时为 2 口井独立注入，三头泵为 3 口井；每个泵头单独调量、互不影响，额定压力与单头一致。表中总排量按各泵头额定排量之和计。
| 双头型号（2 口井） | 总排量 L/h | 三头型号（3 口井） | 总排量 L/h | 额定压力 MPa | 单头排量 L/h | 柱塞直径 mm |
|---|---|---|---|---|---|---|
| HB-2JD 56/50 | 56 | HB-3JD 84/50 | 84 | 50 | 28 | Φ12 |
| HB-2JD 76/50 | 76 | HB-3JD 114/50 | 114 | 50 | 38 | Φ12 |
| HB-2JD 112/50 | 112 | HB-3JD 168/50 | 168 | 50 | 56 | Φ16 |
| HB-2JD 136/40 | 136 | HB-3JD 204/40 | 204 | 40 | 68 | Φ16 |
| HB-2JD 172/35 | 172 | HB-3JD 258/35 | 258 | 35 | 86 | Φ20 |
| HB-2JD 216/30 | 216 | HB-3JD 324/30 | 324 | 30 | 108 | Φ20 |
| HB-2JD 270/22 | 270 | HB-3JD 405/22 | 405 | 22 | 135 | Φ25 |
| HB-2JD 340/16 | 340 | HB-3JD 510/16 | 510 | 16 | 170 | Φ25 |
| HB-2JD 400/15 | 400 | HB-3JD 600/15 | 600 | 15 | 200 | Φ30 |
| HB-2JD 500/12 | 500 | HB-3JD 750/12 | 750 | 12 | 250 | Φ30 |
| HB-2JD 660/11 | 660 | HB-3JD 990/11 | 990 | 11 | 330 | Φ36 |
先选加注场景，再补充工况。提交后系统在后台留档，并同时向汉柏和您填写的邮箱发送一份选型副本。
现场设计、安装与验收应依据 SY/T 6320-2022《陆上油气田油气集输安全规程》以及项目所在地和建设单位的现行要求，并保证不影响修井作业。从装置到井口铺设 φ8×1.5 不锈钢高压管路，埋深大于 100cm、铺沙盖砖直埋。井口选取缓冲器连接处，通过特制三通配高压止回阀接入，防止井内高压气体回流；安装不动火、不改动井口。

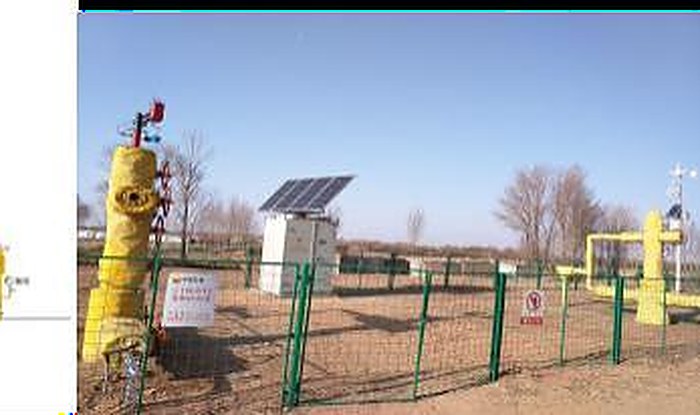

井口智能加注装置安装现场（真实照片）

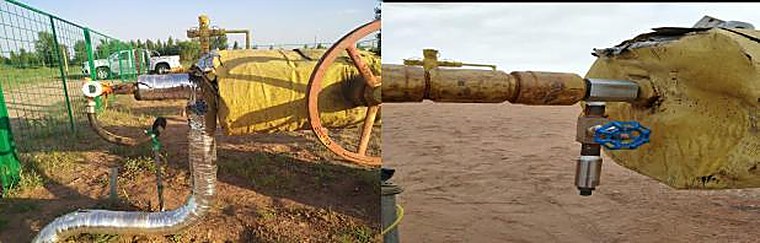

井口连接实物（缓冲器 + 特制三通 + 高压止回阀）

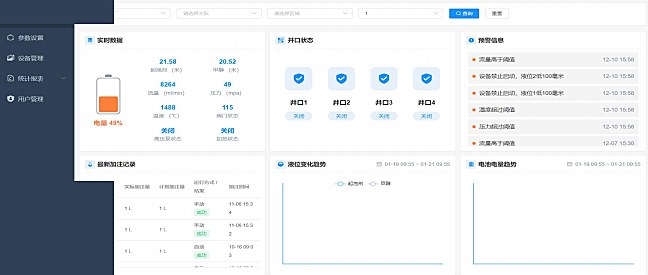

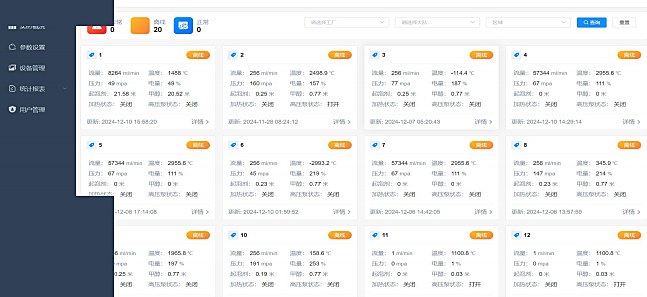

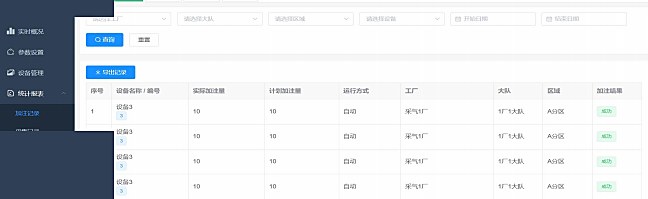

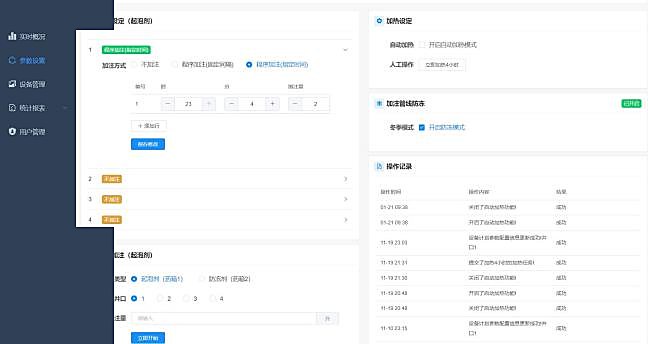

手机 / 电脑登录平台即可远程管控：设备总览、实时状态、加注计划、加热与管线防冻设定、运行记录与数据分析，异常实时报警（低液位、泵轻载、门禁等）。界面示例已脱敏，不含可识别客户信息。
四份销售资料：每份提供「在线阅读」（网页版，可翻译、手机可看）与「下载 PDF 原件」。
说明：本页产品图片与系统框图均取自产品说明书真实素材；平台界面与应用案例均已脱敏，不含可识别的客户名称、井号与坐标。具体效果以现场实测为准。
