核心技术：一颗石英陀螺仪，如何应对三种安装场景

发布时间:2026/07/04 浏览次数:89 分类:企业资讯分类:阀门状态监测

阀门状态监测仪的核心传感器，是一颗双 T 形臂石英晶体陀螺仪。它利用压电效应驱动 T 形臂产生交变振动，旋转时因科里奥利力使中央传感物块发生形变，输出正比于角速度的电流信号，再经过放大和卡尔曼滤波解算出实时姿态。真空封装与对称结构设计让它同时具备抗磁场干扰和非接触式测量两大特性。

但真正的工程难点不在传感器本身，而在于：阀门的安装朝向千差万别，同一颗传感器要在完全不同的物理条件下都保持 0.05° 的精度。

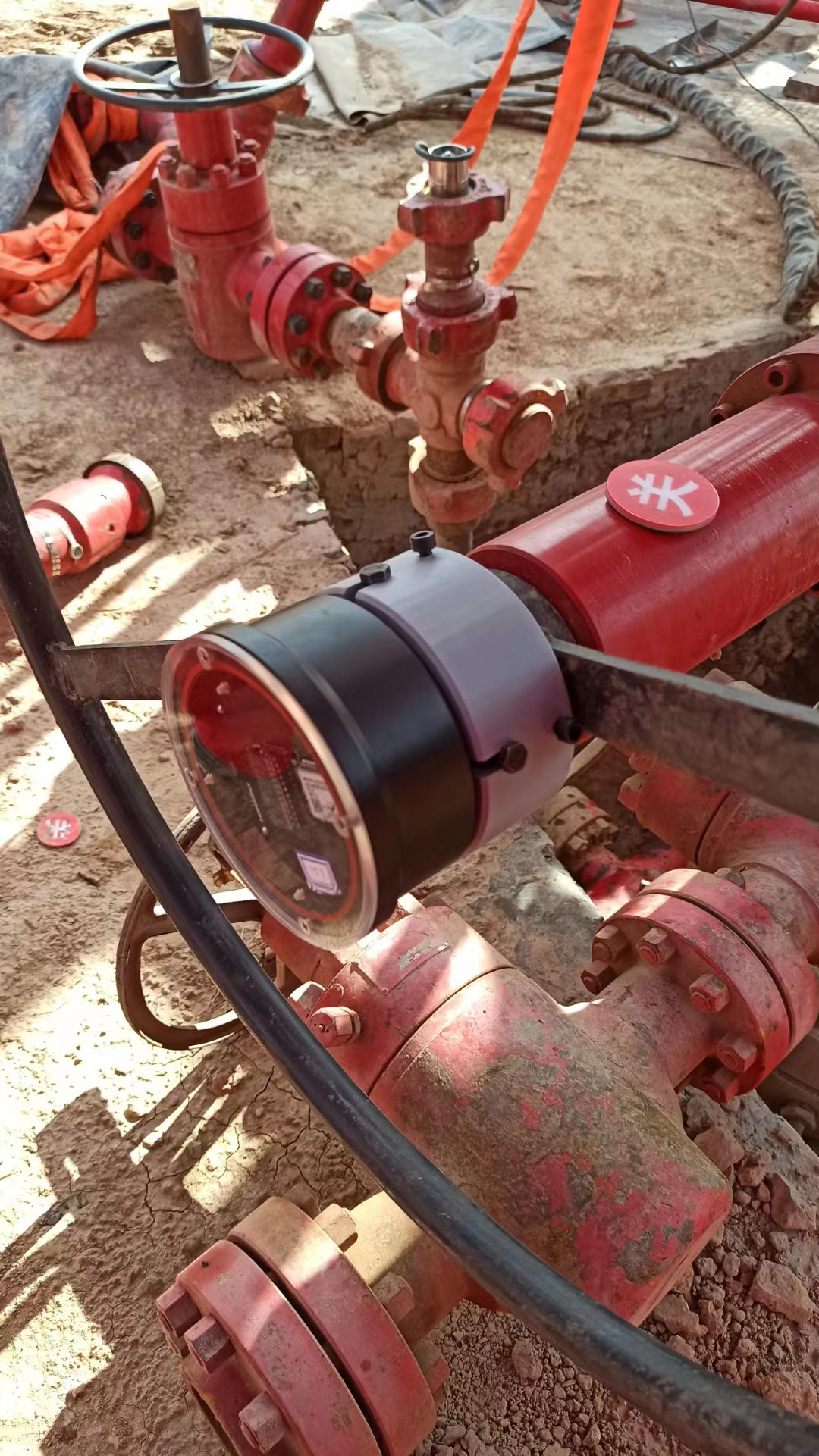

传感器安装尺寸图：直径 130mm，可适配多种阀门手轮与阀杆

场景一：水平轴安装 — 互补滤波

旋转轴与重力方向垂直时，加速度计能提供稳定的重力参考，但响应慢；陀螺仪响应快，却存在长期漂移。解法：用互补滤波动态融合两者——加速度计校正陀螺仪的漂移，陀螺仪填补加速度计的响应延迟，实现动静两全的角度输出。

旋转轴与重力方向平行时，加速度计的重力参考完全失效，进入所谓的”重力盲区”。解法：启用磁力计，把地磁场当作新的”指北针”基准，结合加速度计做倾斜补偿，持续修正陀螺仪漂移。

在高速旋转的大手轮上，离心力会”污染”重力数据，导致加速度计给出错误的倾角信息。解法：实时监测角速度——高速旋转时算法完全信任陀螺仪，阀门静止时才引入纯净的重力矢量对陀螺仪做校准。

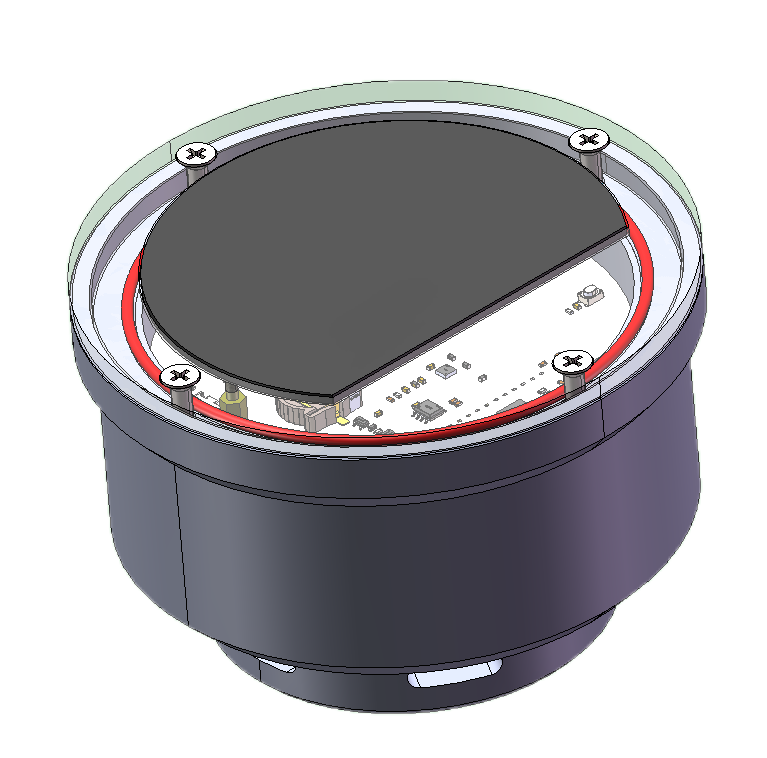

传感器内部结构：陀螺仪、磁力计与低功耗主控集成在同一块电路板上

三套算法背后是同一个工程哲学：不追求单一传感器的极限性能，而是让多种传感数据在不同工况下相互印证、相互补位。这也是这套系统能够以非接触式、免布线的方式，适配从井口闸阀到化工管廊各类安装环境的关键原因。
