通讯卡、路由卡、交换卡：HB-ASC 把井场设备连成一张网

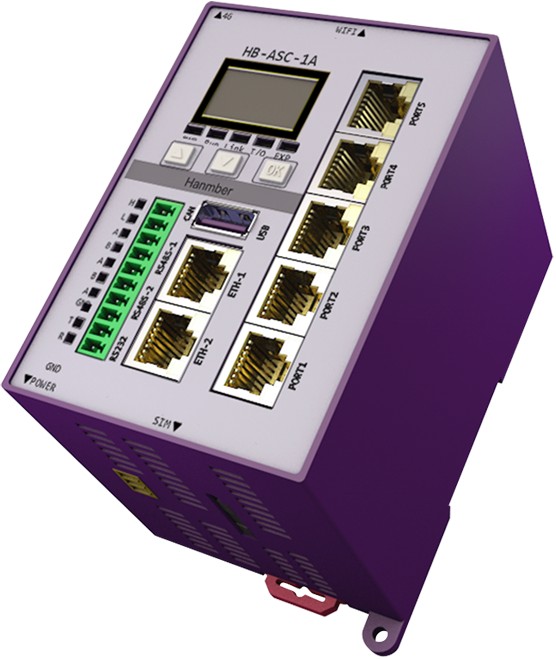

井场设备种类杂、接口多、位置散。HB-ASC 用通讯卡、路由卡与交换卡三类板卡，把仪表、阀门、摄像头与相邻井场连成一张稳定的网，既接得上，也传得出。

三类板卡分工

• 电源 & 通讯卡：5×RS485、1×RS232、1×CAN，磁隔离抑制共模干扰，接各类仪表、变送器与阀门。
• 路由卡：4G + WiFi + 以太网工业级路由，2×100M 网口，支持 LoRaMESH 自组网，盲区井场多跳中继回传。
• 交换卡：4 网口 + 2 光口共 6×1000M，支持 VLAN 划分，把井场/站场多设备组成局域网。

盲区也能传

无信号井场通过 LoRaMESH 自组网与多跳中继，把数据汇集到具备 4G 或卫星信号的中继井统一上传；相较为每口井铺光纤或配卫星，综合成本可降低约 80%，且部分节点故障不影响整网。

结语

把“接入—组网—回传”做进板卡，让井场从零散设备变成一张可管可控的网，是 HB-ASC 作为边缘网关的底座能力。

相关资料：产品规格参数手册（含 HB-ASC 网关板卡，在线阅读）　|　AI 智算桩资料下载中心。
