Hanmber
一杆集成，重新定义井场基础设施
井场智能一体化采集控制系统（AI 智算桩 / JK-WDS）将供电、储能、计算、通信、控制五大核心单元高度集成于一根全铝合金立杆之内；整机 IP67、免地埋、模块化热插拔，单人 30 分钟即可更换核心模块，帮助气井从被动“定时控制”迈向主动“AI 决策”。
解决井场四大痛点
- 架构之痛：多厂家拼凑、布线如蛛网、维护＞8 小时 → 一杆集成、即插即用。
- 能源之痛：地埋铅酸冬季趴窝、污染 → 钛酸锂/半固态+超容，-30~+65℃ 免地埋。
- 智能缺失：传统 RTU 无算力、数据孤岛 → 6 TOPS 边缘 AI、断网不停机、一井一策。
- 运维之痛：开挖换件、停产 → 导轨快插，单人＜30 分钟，故障率降低 70%。
五大核心单元
- 供电：n 型双面双玻光伏 + MPPT，100% 太阳能。
- 储能：钛酸锂/半固态 + 超级电容混合储能，循环>5000 次、设计寿命 10 年。
- 计算：HB-ASC 边缘 AI 网关，6 TOPS，本地闭环。
- 通信：4G/5G + LoRaMESH 自组网 + 北斗，盲区可回传。
- 控制：PLC + AI，智能间开、柱塞气举、积液诊断、产量预测。
多场景应用
致密气间开井、柱塞气举井、边远无信号井场、高寒/高温区块、井场智能安防。
实测验证（案例数据已脱敏）
西北某致密气区块规模化应用：单井产量提升 20%~103%，运维 8 小时→30 分钟，设备故障率降低 70%，全生命周期成本降低 60%，已验证 -30~+65℃ 宽温域可靠性。
咨询与询盘
电话 029-89181236 ｜ 邮箱 jasonhuang@hanmber.com ｜ 网址 www.hanmber.com

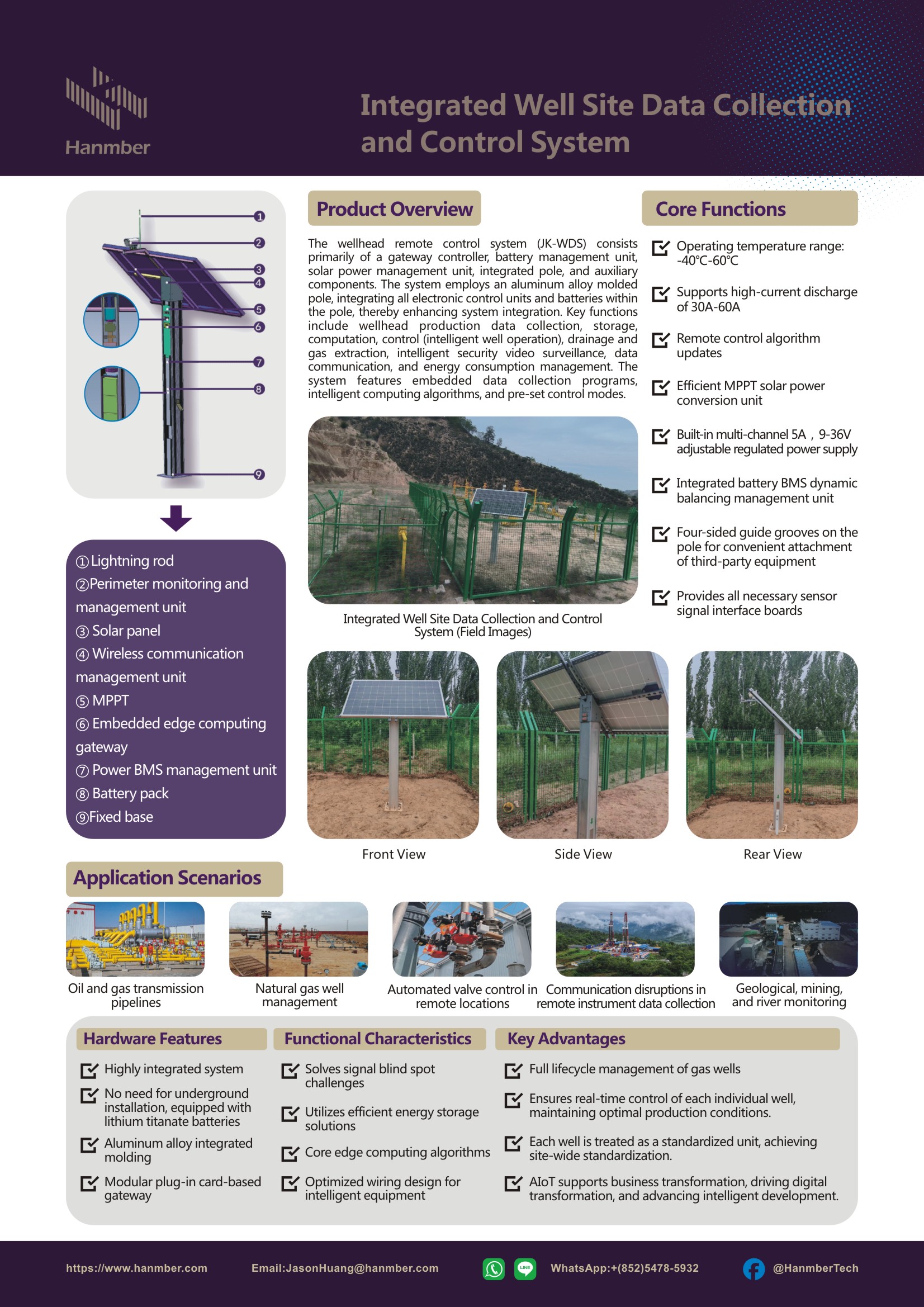

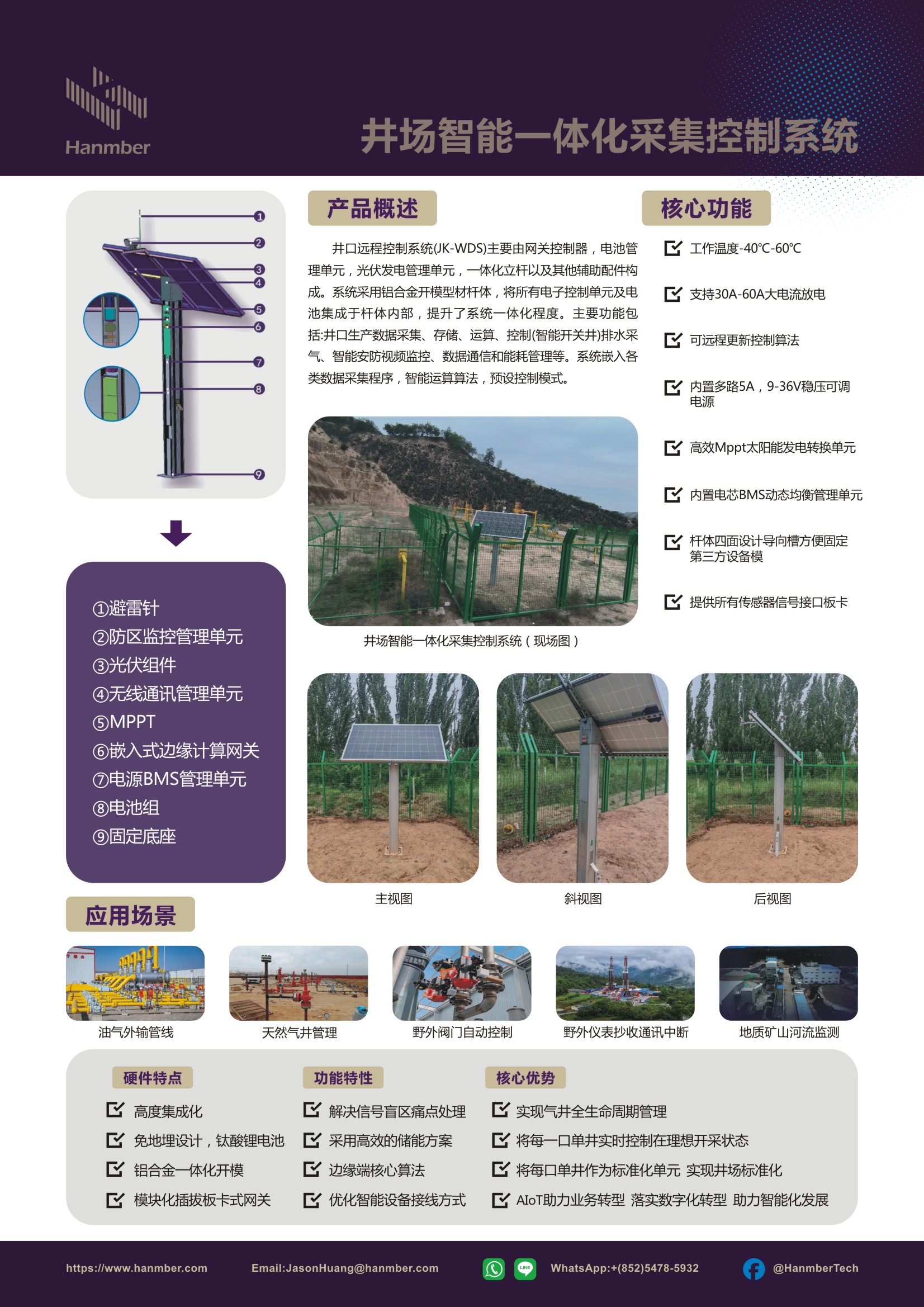

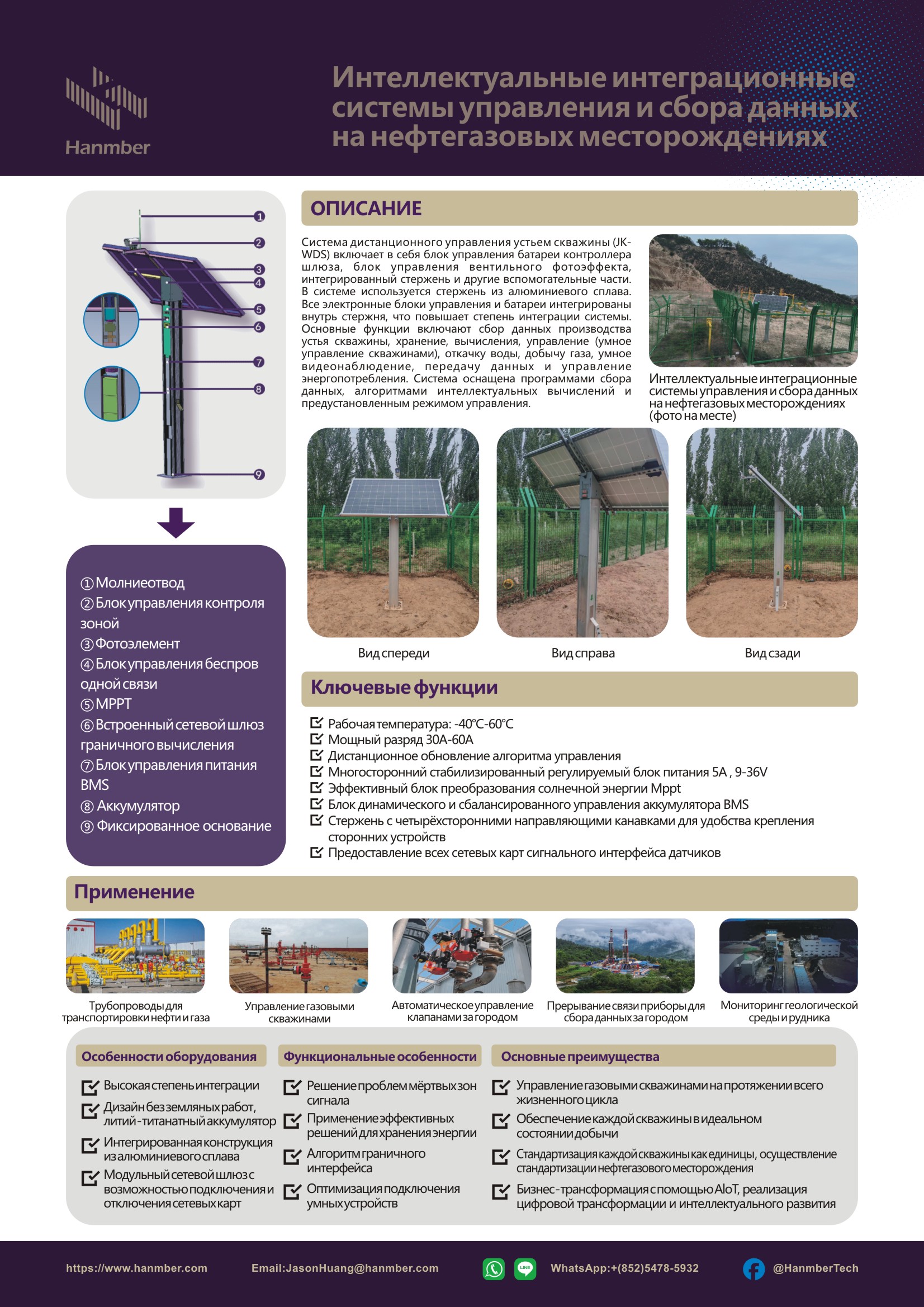

井场智能一体化采集控制系统
JK-WDS-LTO1000
-30到-50度
离线自动闭环控制
对外 提供30-60A供电
产品概述
井口远程控制系统(JK-WDS)主要由网关控制器电池管理单元,光伏发电管理单元,一体化立杆以及其他辅助配件构成。系统采用铝合金开模型材杆体,将所有电子控制单元及电池集成于杆体内部,提升了系统一体化程度。主要功能包括:井口生产数据采集、存储、运算、控制(智能开关井)排水采气、智能安防视频监控、数据通信和能耗管理等。系统嵌入各类数据采集程序,智能运算算法,预设控制模式。
核心功能
工作温度65度-45度
支持30A-60A大电流放电
可远程更新控制算法
内置多路5A9-36V稳压可调电源
高效Mppt太阳能发电转换单元
内置电芯BMS动态均衡管理单元
杆体四面设计导向槽方便固定第三方设备模
提供所有传感器信号接口板卡
井场智能一体化采集控制系统(现场图)
主视图
斜视图
后视图
①避雷针
②防区监控管理单元
③光伏组件
④无线通讯管理单元
⑤MPPT
⑥嵌入式边缘计算网关
⑦电源BMS管理单元
⑧电池组
⑨固定底座
应用场景
油气外输管线
天然气井管理
野外阀门自动控制
野外仪表抄收通讯中断
地质矿山河流监测
硬件特点
高度集成化
免地埋设计,钛酸锂电池
铝合金一体化开模
模块化插拔板卡式网关
功能特性
解决信号盲区痛点处理
采用高效的储能方案
边缘端核心算法
优化智能设备接线方式
核心优势
实现气井全生命周期管理
将每一口单井实时控制在理想开采状态
将每口单井作为标准化单元，实现井场标准化
AloT助力业务转型，落实数字化转型，助力智能化发展
井场智能一体化采集控制系统(现场图)
智慧气井
智基油井
智慧井场
数字压裂
智慧矿山
严格的电池管控
电池管理方案
休眠节电模式
电源监控模块
电池
能量密度提高30%
耐温耐寒提高25%
使用寿命提高30%
系统特点
开度调节控制
0-100%开度自由调节,精确度1%
压力保护设置
高压、低压保护功能,可以设置PID压力恒定调节模式
定时\定流、定压\控制模式
设置时间自动调节开度,实现多井的轮替间开生产,可跟踪设定好的压力、流量等生产数据进行开度自动调节
压力区间控制模式
设置自动调节压力区间,在低压下自动关井恢复压力,高压下生产保证产量
实时数据监控及丰富的数据分析功能
实时生产数据监测,为生产调节提供充分数据
剩余电量75%
环境温度8.8°C
光伏电压28.4V
光伏电流0.95A
负载电压26.67V
负载电流0.57A
电池电压26.66V
电池电流0.46A
主要构成
光伏组件
光伏发电管理单元
无线通讯管理单元
防区管理单元
嵌入式边缘计算控制单元
电池BMS管理单元
耐低温超级电容电池组
一体化塔杆和安装配件
资料下载
欢迎下载 AI 智算桩完整资料，深入了解产品与解决方案：
